BHYWG回轉式水泥包裝機簡介

      BHYWG系列產品主要用于水泥的閥口袋裝袋作業，也可用于其它流動性能較好的粉狀、小顆粒狀物料的閥口袋裝袋作業。在操作過程中，利用人工或插袋機完成上袋作業，包裝機可自動完成給料、灌裝、計量、掉袋等環節。該包裝機控制機構采用氣缸做執行元件（寒冷地區可以采用電驅動結構），當水泥袋插到位時接近開關得到開啟信號，微機控制給料電機啟動，閘板打開，開始灌灰。如果中途意外掉袋可實現電機即停，閘板關閉，從而實現不插袋不出灰，中途意外掉袋時停止灌裝的目的。增加了二次關閘板功能，實現了前段快速粗流灌裝、后段細流精確灌裝，減少了灌裝結束前出灰沖擊力對計量精度的影響，提升了計量精度穩定性。相比傳統電磁鐵控制方式，氣動開合閘板便于保養和維修，故障少。閘板采用雙向密封設計，在閘板運動時不易漏灰。BHYWG型回轉式水泥包裝機是唐山任氏在E型機上又一次技術突破。G型包裝機通過對出灰機構、閘板控制機構、微機控制系統等做了重大改進，使得計量精度和穩定性得到了顯著提升。新一代的微機控制系統和氣、電分離設計都大幅度提高了設備的整體性能和耐用性。

BHYWG回轉式水泥包裝機特點

• 通過改進出灰斗和葉輪使計量精度更準確、出灰更穩定。

• 新的閘板控制機構可實現粗、細流灌裝，更耐用、不易漏灰。

• 出灰機構增加輔助風加速物料流動。

• 動力頭密封盒采用全新軸套密封形式。

• 改進的膠管連接方式，既不影響計量又不冒灰。

• 全新一代5寸液晶屏稱重傳感器，操作直觀簡便、精度更高、功能更強大。

• 單元控制系統由電子稱重儀表集中控制，電器元件減少70%。

• 氣電分離設計。

• 新增潤滑系統。

• 機下無線觸摸屏控制器，利用機下控制器的無線模塊與包裝機微機系統通訊，實時監控包裝機工作動態?？稍诎b過程中修改參數，減少停機次數，提高產能。

BHYWG回轉式水泥包裝機工藝流程

       下圖僅供參考，實際根據客戶工藝要求各有不同。水泥包裝機為成套設備，通俗講的“包裝機”僅為整體方案中的主機部分，包裝機主機需要配合輔機設備才能形成完成的流水線。推薦方案見后文“推薦方案”。

BHYWG回轉式水泥包裝機參數

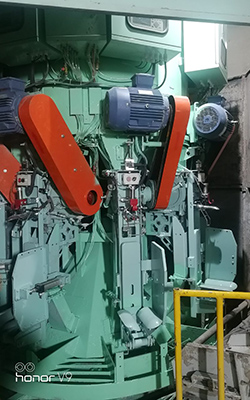

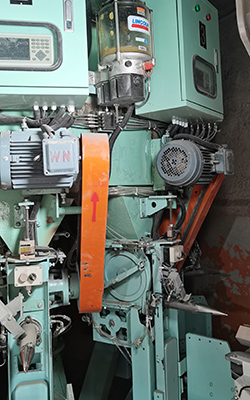

BHYWG回轉式水泥包裝機使用案例

BHYWG回轉式水泥包裝機參考供貨范圍

常規：以下以8嘴為例（水泥灌裝產能90-110t/h）

       1.振動篩：RZSⅢ-120（120t/h）
       2.螺旋閘門：RLM400
       3.卸料裝置：RX400 （或葉輪給料機：RGY400）
       4.包裝機溜槽：RGB1200
       5.包裝機主機：BHYW8G
       6.卸袋機：RXD800
       7.加長清袋機：RGPQ083258
       8.轉彎溜子：RZL800C
       9.高臺裝車機：RZJ-10（10米裝車機）

全套設備方案：

       1.振動篩：RZSⅢ-120（120t/h）
       2.螺旋閘門：RLM400
       3.卸料裝置：RX400 （或葉輪給料機：RGY400）
       4.包裝機溜槽：RGB1200
       5.包裝機主機：BHYW8G
       6.卸袋機：RXD800
       7.加長清袋機：RGPQ083258
       8.校驗秤：RCW-60K
       9.剔包機：RTB550
       10.破包機+旋轉篩：RPB730+RYGS800
       11.噴碼機：S/Q-2
       12.計數器：CT-1
       13.轉彎溜子：RZL800C
       14.高臺裝車機：RZJ-10（10米裝車機）

BHYWG回轉式水泥包裝機輔助設備介紹

1.振動篩（RZSⅢ-30/60/120/160/200/250）

       利用頂部振動電機帶動篩網總成運動，將物料中的塊狀、雜質等異物分離出來，通過排渣口排除，提升物料的純度，有效降低異物對包裝機主機造成的磨損、卡堵等現象。根據物料篩分通過量有30t、60t、120t、160t、200t、250t不同型號。

2.手動螺旋閘門（RLM400）

       通過手動旋轉圓柄實現閘板的開/關。用于包裝機大修、安裝調試、包裝機長期不用時徹底阻斷物料供應。

3.卸料裝置/葉輪給料機（RX400/RGY400）

       與包裝機旋轉筒的料位控制聯動，動態控制物料供應速度。卸料裝置與葉輪給料機給料機功能相同，根據不同環境選擇產品或者混搭使用。

4.卸料輸送機/卸袋機（RXD800）

       閥口袋灌裝滿后背推袋機構從吹灰管上退落，掉到卸袋機上，由皮帶機帶動物料袋輸送到清袋機入口。

5.輥道式加長清袋機（RGPQ083258）

       通過三面吹風裝置清除物料袋。清灰效果相比老型號的清袋機有了明顯改善。RGPQ083258加長清袋機改原來的直吹式吹風為三面吹風，更好的清除物料袋兩側死角的灰塵，還可選配滾刷進一步提高清灰效果。將原來的1.5kW風機提升為4kW，顯著提升了清灰風量。

6.校驗秤（RCW-60K）

       通過稱重精度±10g的高靈敏感應裝置，可以動態稱重皮帶上通過的物料包?？梢詾槲锪习M(jìn)行二次稱重。相比回轉式包裝機的動態旋轉狀態的稱重，校驗秤的稱重過程因為相對靜止，少了物料離心力、沖擊力的因素，所以結果更為穩定、準確。
       校驗秤還可以選配聯動模塊，實現與回轉包裝機稱重系統的聯動，可以通過校驗秤的數據對包裝機微機進行動態校秤，提高包裝系統的動態計量精度和穩定性、易維護性。

7.剔包機（RTB550）

       當物料包通過校驗秤時，如果重量超過或者不足設定的重量范圍，剔包機即可改變托輥位置，將不合格的物料包從輸送線剔除。

8.圓筒篩/破包機（RYSG800/RPB730）

       破包機利用旋轉鉸刀將不合格的物料包進行破拆。圓筒篩可將物料和包裝袋的混合物料進行篩分，排出破碎包裝袋，將粉體物料送回到空氣斜槽/螺旋輸送機。

9.轉彎溜子（RZL800C/RZL800CQ）

       通過擺臂擺動可以將輸送皮帶上的指定物料包改變方向，流向?qū)?yīng)的裝車機道。

10.高臺移動式裝車機（半自動）（RZL系列）

       輔助人工進行快速裝車。產品根據現場車輛種類、長度要求可以定制6米、8米、10米、12米等不同長度。根據裝車方式，還可以選擇貨臺式、廂式兩種裝車機。

產品相關專利請點擊查看
